Bonn N8 Pro
Audiofilski switch sieciowy łączący świat dźwięku cyfrowego z systemami audio klasy hi-fi/high-end

Najważniejsze zalety modelu N8 Pro

Switch Bonn N8 Pro powstał z myślą o melomanach, którzy chcą zbudować odrębny „ekosystem hi-fi” oferujący najwyższą jakość dźwięku. Rygorystyczne podejście firmy Silent Angel pozwala zachować integralność sygnału audio i dostarczyć go w niezmienionej postaci do urządzeń docelowych — z zachowaniem parametrów nieosiągalnych dla typowych switch’y sieciowych. Urządzenie zostało zaprojektowane od podstaw na potrzeby transmisji strumieniowej materiału audio w wysokiej rozdzielczości, dzięki czemu doskonale sprawdza się w zaawansowanych systemach audio.

Model N8 Pro jest dostępny w dwóch wersjach: N8 PRO-CLK z wejściem zewnętrznego zegara taktującego 10 MHz oraz N8 PRO bez wejścia zegara.

Zaawansowana konstrukcja i nowatorskie rozwiązania

    • Osiem portów Gigabit Ethernet wyposażonych w pozłacane styki i rozmieszczonych w sposób pozwalający zminimalizować ryzyko wzajemnych zakłóceń
    • Najlepszy w tej klasie urządzeń niskoszumowy zasilacz impulsowy — zaprojektowany specjalnie z myślą o wrażliwych na zakłócenia urządzeniach audio
    • Idealna synchronizacja transmisji danych
    • Zegar z oscylatorem kwarcowym z kompensacją temperatury (TCXO), który pozwala praktycznie wyeliminować problem opóźnień i odchyleń czasowych w transmisji sieciowej

Zaawansowane opcje dla koneserów wysokiej jakości dźwięku

    • Dodatkowe gniazdo zasilania prądem stałym o napięciu 12 V pozwala ominąć wewnętrzny zasilacz impulsowy i uzyskać jeszcze lepsze parametry pracy.
    • Pozłacane złącze masy pozwala obniżyć poziom zakłóceń związanych z zasilaniem.
    • Za pomocą specjalnego przełącznika można wyłączyć diody LED sygnalizujące stan poszczególnych portów.
    • Najlepszy w tej klasie urządzeń moduł odbiornika sygnału taktującego umożliwia korzystanie z zewnętrznego zegara (opcja ta jest dostępna tylko w modelu N8 PRO-CLK).
    • Model N8 Pro jest dostępny w dwóch wersjach: N8 PRO-CLK z wejściem zewnętrznego zegara taktującego 10 MHz oraz N8 PRO bez wejścia zegara.

Specjalnie zaprojektowany niskoszumowy zasilacz impulsowy
Najlepszy w tej klasie urządzeń wewnętrzny moduł zasilania gwarantuje prawidłową pracę systemu w każdych warunkach.

Skuteczna redukcja zakłóceń
Absorber zakłóceń elektromagnetycznych o wysokim współczynniku tłumienia eliminuje szum elektryczny.

Porty sieci LAN z pozłacanymi stykami
Gniazda RJ45 ze stykami powlekanymi grubą warstwą złota gwarantują maksymalną czystość i stabilność sygnału przesyłanego między urządzeniami sieciowymi.

Pozłacane złącze masy
Oddzielne wyprowadzenie do podłączenia masy pozwala obniżyć poziom zakłóceń związanych z zasilaniem.

Wyłącznik diod LED
Przełącznik na tylnej ściance urządzenia pozwala wyłączyć kontrolki stanu portów sieciowych podczas słuchania muzyki.

Zegar z oscylatorem TCXO
Precyzyjne taktowanie pozwala praktycznie wyeliminować problem opóźnień i odchyleń czasowych w transmisji sieciowej.

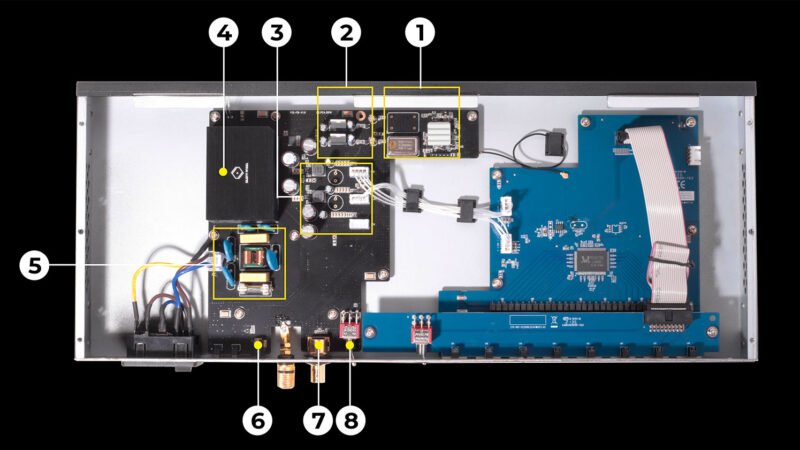

Budowa urządzenia

n8pro-system
  • 1. Zegar TCXO (10 MHz).
    Dzięki wyeliminowaniu zewnętrznych zakłóceń zegar generuje czysty i precyzyjny sygnał taktujący — praktycznie pobawiony zakłóceń fazowych. Stabilne taktowanie jest gwarancją optymalnej pracy switch’a sieciowego.
  • 2. Układ zasilania sekcji zegara TCXO.
    Zastosowanie układu filtrującego umożliwia wyeliminowanie przesłuchów i zakłóceń, a tym samym zapewnienie modułowi oscylatora TCXO optymalnych parametrów zasilania.
  • 3. Układ zasilania sekcji przełącznika.
    Starannie zaprojektowany układ regulacji napięcia — charakteryzujący się niskim poziomem zakłóceń, dużą sprawnością i krótkim czasem reakcji — umożliwia dynamiczne sterowanie zasilaniem w szerokim zakresie mocy.
  • 4. Specjalnie zaprojektowany moduł zasilacza.
    Wbudowany zasilacz przystosowany do pracy w szerokim zakresie obciążenia i wyposażony w aluminiowy radiator charakteryzuje się dużą stabilnością oraz niskim poziomem tętnień i zakłóceń.
  • 5. Układ filtrujący na wejściu zasilania prądem przemiennym.
    Na wejściu zasilania prądem przemiennym znajduje się układ filtrujący z dławikiem sygnałów wspólnych, który skutecznie tłumi zakłócenia pochodzące z innych urządzeń lub z instalacji elektrycznej.
  • 6. Gniazdo do podłączenia opcjonalnego zasilacza liniowego.
    Przełącznik jest wyposażony w gniazdo umożliwiające podłączenie zewnętrznego zasilacza liniowego dostarczającego prąd stały o napięciu 12 V.
  • 7. Wejście zewnętrznego zegara taktującego*. Pozłacane złącze BNC umożliwia podłączenie zewnętrznego źródła sygnału taktującego o częstotliwości 10 MHz.
    * Opcja dostępna tylko w modelu N8 PRO-CLK.
  • 8. Przełącznik wyboru zegara (wewnętrzny/zewnętrzny)*. Do urządzenia można podłączyć źródło taktowania o bardzo niskim poziomie zakłóceń (generator sygnału PLL).
    * Opcja dostępna tylko w modelu N8 PRO-CLK.

Prezentacja switch’a Bonn N8 Pro

W poniższym filmie przedstawiono najważniejsze informacje na temat przełącznika Bonn N8 Pro.

Switch zaprojektowany na potrzeby transmisji strumieniowej w wysokiej rozdzielczości

Switch Bonn N8 Pro pozwala stworzyć wydzieloną strefę hi-fi i skutecznie odizolować sprzęt audio od pozostałych urządzeń sieciowych, a tym samym wyeliminować zakłócenia i zagwarantować idealną synchronizację przesyłania sygnału. Sprzęt audio pracujący w takim odrębnym „ekosystemie sieciowym” nie jest narażony na zakłócenia elektryczne i opóźnienia transmisji spowodowane intensywnym ruchem sieciowym generowanym przez komputery i inne urządzenia teleinformatyczne.

Wyspecjalizowany moduł zegara TCXO. Zastosowany przez firmę Silent Angel zegar z oscylatorem kwarcowym z kompensacją temperatury (TCXO) jest bardziej precyzyjny niż standardowe zegary montowane w innych przełącznikach sieciowych, dzięki czemu pozwala w dużej mierze wyeliminować problem opóźnień i odchyleń czasowych w transmisji sieciowej.

Niższy poziom odchyleń czasowych. Typowym efektem ubocznym przy przesyłaniu pakietów sieciowych z dużą szybkością są zniekształcenia. Switch Bonn N8 Pro pozwala zmniejszyć odchylenie czasowe (ang. jitter) do 369 ps (dla porównania w typowych przełącznikach wartość ta jest zbliżona do 705 ps).

Optymalna obsługa plików

  • Konstrukcja switch’a została zoptymalizowana pod kątem infrastruktury Roon i umożliwia na przykład skonfigurowanie sieci złożonej z urządzenia Rhein Z1 pełniącego funkcję serwera Roon Core oraz urządzenia Munich M1 występującego w roli odtwarzacza Roon Ready.
  • Przełącznik zapewnia optymalną współpracę z serwisami streamingowymi oferującymi muzykę w wysokiej rozdzielczości, takimi jak Tidal, Qobuz, Spotify itd.
  • Urządzenie idealnie nadaje się do odtwarzania muzyki z bibliotek umieszczonych na dyskach sieciowych (NAS) i doskonale współpracuje z urządzeniami wielu firm — w tym QNAP, Synology i WD.

Opcje rozszerzające możliwości urządzenia

    • Źródło zasilania
      Podłączenie switch’a Bonn N8 Pro do zasilacza liniowego Silent Angel Forester F2 (wyposażonego w dwa wyjścia prądu stałego o napięciu 12 V) dodatkowo zwiększa wydajność i stabilność zasilania.
    • Tłumienie drgań
      Wykonane ze stali nierdzewnej podkładki antywibracyjne Silent Angel S28 skutecznie tłumią drgania i zakłócenia mechaniczne.
    • Wejście zewnętrznego zegara taktującego*
      Właśnie dlatego firma Silent Angel stworzyła wyspecjalizowany zegar Genesis GX, który nadaje systemowi audio ostateczny szlif i otwiera przed słuchaczem nowe możliwości obcowania z muzyką.
      * Opcja dostępna tylko w modelu N8 PRO-CLK.

Dane techniczne

Dostępne wersje

– N8 PRO-CLK (z wejściem zewnętrznego zegara taktującego 10 MHz)

– N8 PRO (bez wejścia zewnętrznego zegara taktującego)
Kolor Czarny
Wejście zasilania

Prąd przemienny: gniazdo IEC, 100–240 V, 50/60 Hz

Prąd stały: zasilacz zewnętrzny 12 V / 1 A (maks.)
Pobór mocy maks. 10 W
Porty Ethernet 8 × 1GbE RJ45 (pozłacane)
Interfejs

1 × przełącznik wyboru zegara (wewnętrzny/zewnętrzny)

– Złącze BNC do podłączenia zewnętrznego zegara taktującego 10 MHz

– Wyspecjalizowany zegar z oscylatorem TCXO firmy Silent Angel

1 × przełącznik kontrolek portów sieci LAN

– Włączanie/wyłączanie kontrolek sygnalizujących stan portów sieci LAN

1 × złącze masy

– Możliwość podłączenia filtru masy umożliwiającego uzyskanie większej czystości i precyzji przesyłania sygnału
Kontrolki

1 × kontrolka zasilania (zielona) na przednim panelu

8 × kontrolka stanu portów sieci LAN (ciągłe światło = połączenie, miganie = transmisja) na tylnym panelu

– Zielona: 1000 Mb/s; bursztynowa: 100 Mb/s
Temperatura

Eksploatacja: od 0 do +30 °C

Przechowywanie: od –20 do +70 °C
Wilgotność

Eksploatacja: 10–90% (wilgotność względna, bez kondensacji)

Przechowywanie: 5–95% (wilgotność względna, bez kondensacji)
Wymiary – 441 mm (szer.) × 52 mm (wys.) × 175 mm (gł.)
Masa 2,60 kg
Dokumenty do pobrania Skrócona instrukcja obsługi switch’a N8 Pro
