Bonn NX
Audiofilski switch sieciowy z najwyższej półki

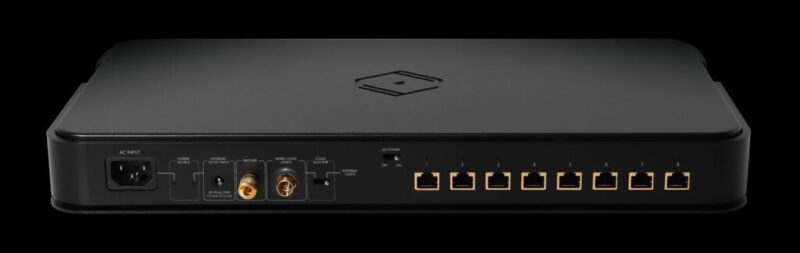

boon-nx-maiin-1024x324

Ultraprecyzyjny zegar
Precyzyjne taktowanie skutecznie zapobiegające powstawaniu odchyleń czasowych, zakłóceń elektrycznych i opóźnień transmisji

Nieskazitelnie czysty dźwięk
Znakomite parametry przesyłania sygnału przekładające się na jeszcze wyższą jakość dźwięku

Bonn NX — prawdziwie audiofilski switch sieciowy

Firma Silent Angel przykłada ogromną wagę do właściwego projektowania układów elektronicznych. Zastosowanie odpowiednich materiałów izolacyjnych, filtrów oraz innych rozwiązań redukujących zakłócenia pozwala zachować integralność sygnału audio i zagwarantować, że trafi on w niezmienionej postaci do podłączonych urządzeń. Podstawowym założeniem jest w każdym przypadku utrzymanie stabilnego napięcia zasilania, zapewnienie precyzyjnej synchronizacji przesyłanych pakietów i wyeliminowanie zakłóceń mogących zniekształcić sygnał na wyjściu. Jak wynika z naszych dotychczasowych doświadczeń, nawet najmniejsze udoskonalenia w dziedzinie transmisji danych mogą mieć pozytywny wpływ na jakość dźwięku, a ich skumulowany efekt pozwala w pełni wykorzystać potencjał streamingu w wysokiej rozdzielczości. Zwieńczeniem naszych wysiłków jest model Bonn NX, w którym wykorzystaliśmy całą naszą wiedzę w dziedzinie projektowania przełączników sieciowych do zastosowań audio, aby zapewnić najwyższą możliwą obecnie do osiągnięcia jakość dźwięku.

Zaawansowana konstrukcja i nowatorskie rozwiązania

    • Osiem portów Gigabit Ethernet wyposażonych w pozłacane styki i rozmieszczonych w sposób pozwalający zminimalizować ryzyko wzajemnych zakłóceń
    • Najlepszy w tej klasie urządzeń niskoszumowy zasilacz impulsowy — zaprojektowany specjalnie z myślą o wrażliwych na zakłócenia urządzeniach audio
    • Idealna synchronizacja transmisji danych
    • Zegar z oscylatorem kwarcowym z kompensacją temperatury (TCXO), który pozwala praktycznie wyeliminować problem opóźnień i odchyleń czasowych w transmisji sieciowej
    • Nowoczesna dwuwarstwowa obudowa wykonana ze starannie dobranych materiałów: warstwa wewnętrzna z galwanizowanej stali oraz warstwa zewnętrzna z grubych płyt z wysokogatunkowego stopu aluminium. Zaawansowana konstrukcja obudowy zapewnia maksymalną skuteczność ekranowania, zapobiega powstawaniu prądów wirowych i tłumi drgania. Eleganckie, nowoczesne wzornictwo przełącznika Bonn NX idealnie łączy funkcjonalność z estetyką.

Zaawansowane opcje dla koneserów najwyższej jakości dźwięku

    • Do urządzenia można podłączyć zewnętrzny zasilacz liniowy z serii Forester, który dostarcza prąd stały o napięciu 12 V i pozwala uzyskać jeszcze lepsze parametry pracy. Podłączenie zewnętrznego zasilania powoduje automatyczne odłączenie wewnętrznego zasilacza impulsowego.
    • Pozłacane złącze masy pozwala dodatkowo obniżyć poziom zakłóceń.
    • Za pomocą specjalnego przełącznika można wyłączyć diody LED sygnalizujące stan poszczególnych portów.
    • Najlepszy w tej klasie urządzeń moduł odbiornika sygnału taktującego umożliwia korzystanie z zewnętrznego zegara.

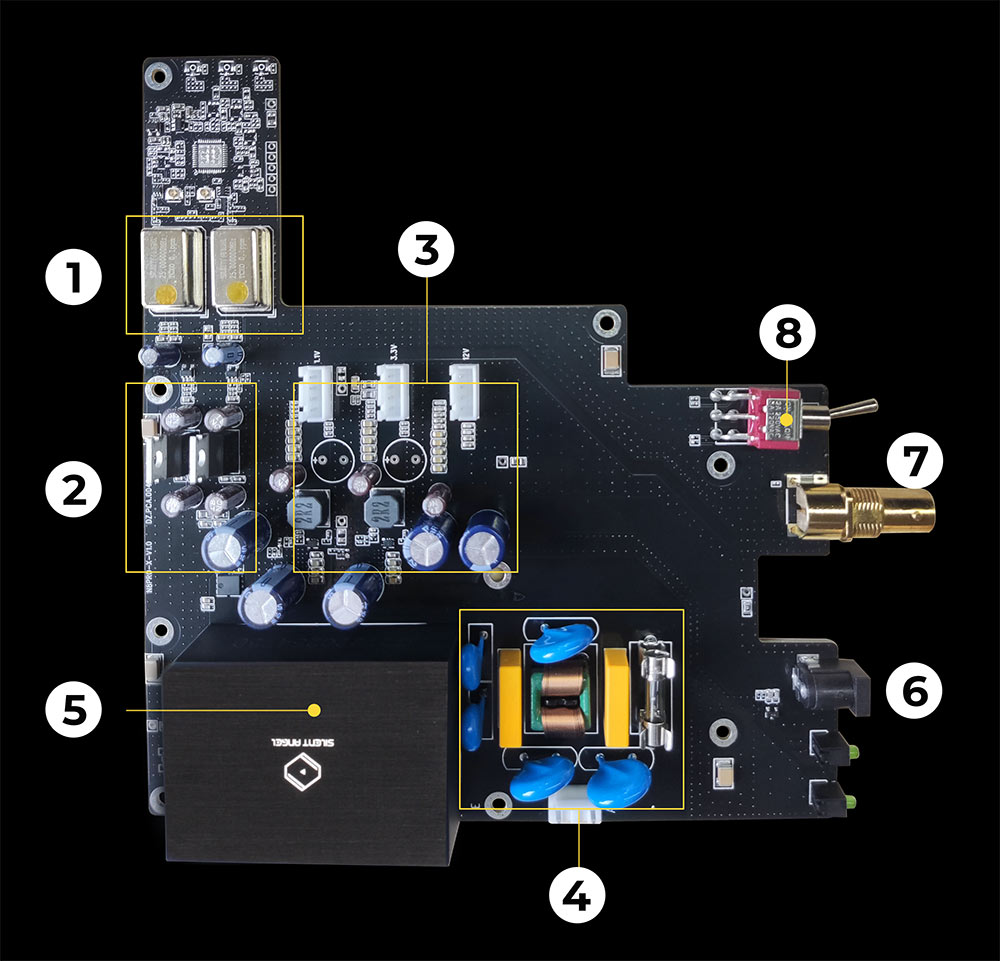

Układy zegara i zasilania

  • 1. Zegar TCXO (25 MHz). Dzięki wyeliminowaniu zewnętrznych zakłóceń zegar generuje czysty i precyzyjny sygnał taktujący — praktycznie pobawiony zakłóceń fazowych. Stabilne taktowanie jest gwarancją optymalnej pracy przełącznika sieci Ethernet.
  • 2. Układ zasilania sekcji zegara TCXO. Zastosowanie wielostopniowego układu filtrującego umożliwia wyeliminowanie przesłuchów i zakłóceń przy częstotliwościach 10 MHz, 100 MHz i 1 GHz, a tym samym zapewnienie modułowi oscylatora TCXO optymalnych parametrów zasilania.
  • 3. Układ zasilania sekcji przełącznika. Starannie zaprojektowany układ regulacji napięcia — charakteryzujący się bardzo niskim poziomem zakłóceń, dużą sprawnością i krótkim czasem reakcji — umożliwia dynamiczne sterowanie zasilaniem w szerokim zakresie mocy. Sercem układu jest regulator z serii TPS56623x, który pozwala utrzymać niższy poziom tętnień bez względu na rodzaj obciążenia.
  • 4. Układ filtrujący na wejściu zasilania prądem przemiennym. Na wejściu zasilania prądem przemiennym znajduje się układ filtrujący z dławikiem sygnałów wspólnych, który skutecznie tłumi zakłócenia pochodzące z innych urządzeń podłączonych do tej samej sieci komputerowej lub instalacji elektrycznej.
  • 5. Specjalnie zaprojektowany moduł zasilacza. Wbudowany zasilacz przystosowany do pracy w szerokim zakresie obciążenia i wyposażony w aluminiowy radiator charakteryzuje się dużą stabilnością oraz niskim poziomem tętnień i zakłóceń.
  • 6. Gniazdo do podłączenia opcjonalnego zasilacza liniowego. Przełącznik jest wyposażony w gniazdo umożliwiające podłączenie zewnętrznego zasilacza liniowego dostarczającego prąd stały o napięciu 12 V.
  • 7. Wejście zewnętrznego zegara taktującego. Pozłacane złącze BNC umożliwia podłączenie zewnętrznego źródła sygnału taktującego o częstotliwości 25 MHz.
  • 8. Przełącznik wyboru zegara (wewnętrzny/zewnętrzny).

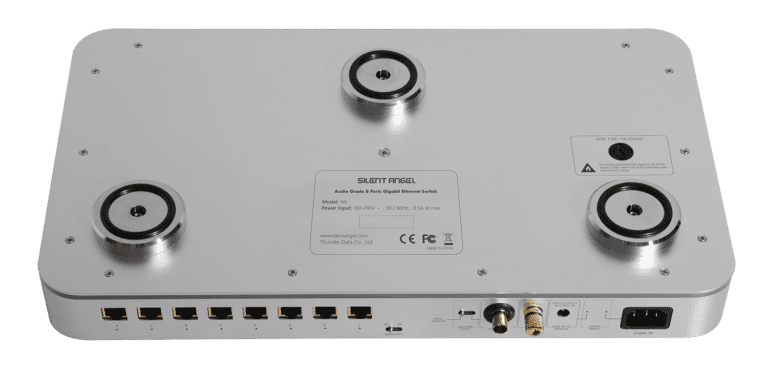

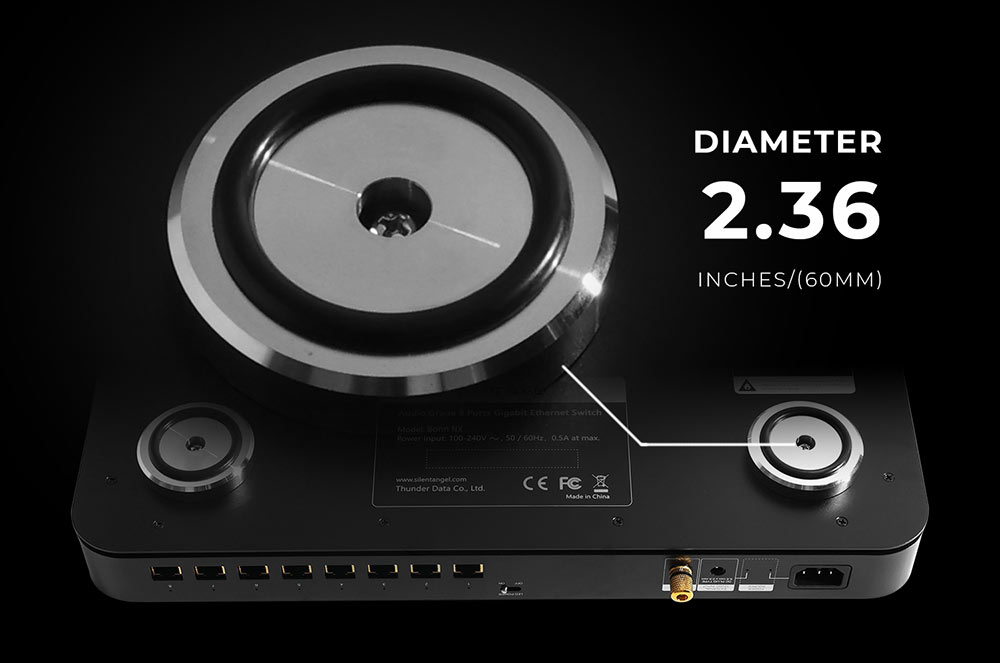

Podstawki antywibracyjne

    • Podstawki antywibracyjne firmy Silent Angel — wykonane z litej stali nierdzewnej o dużej czystości — skutecznie pochłaniają energię mechaniczną pochodzącą zarówno z otoczenia, jak i z samego urządzenia, a także chronią urządzenie przed zakłóceniami elektrycznymi i wyładowaniami elektrostatycznymi. W efekcie pozwalają uzyskać bardziej dynamiczny, rozdzielczy i szczegółowy dźwięk.

Specjalnie zaprojektowany niskoszumowy zasilacz impulsowy
Najlepszy w tej klasie urządzeń wewnętrzny moduł zasilania gwarantuje prawidłową pracę systemu w każdych warunkach.

Skuteczna redukcja zakłóceń
Absorber zakłóceń elektromagnetycznych o wysokim współczynniku tłumienia eliminuje szum elektryczny.

Porty sieci LAN z pozłacanymi stykami
Gniazda RJ45 ze stykami powlekanymi grubą warstwą złota gwarantują maksymalną czystość i stabilność sygnału przesyłanego między urządzeniami sieciowymi.

Pozłacane złącze masy
Oddzielne wyprowadzenie do podłączenia masy pozwala obniżyć poziom zakłóceń związanych z zasilaniem.

Wyłącznik diod LED
Przełącznik na tylnej ściance urządzenia pozwala wyłączyć kontrolki stanu portów sieciowych podczas słuchania muzyki.

Zegar z oscylatorem TCXO
Precyzyjne taktowanie pozwala praktycznie wyeliminować problem opóźnień i odchyleń czasowych w transmisji sieciowej.

System zaprojektowany na potrzeby transmisji strumieniowej w wysokiej rozdzielczości

Switch Bonn NX pozwala stworzyć wydzieloną strefę hi-fi i skutecznie odizolować sprzęt audio od pozostałych urządzeń sieciowych, a tym samym wyeliminować zakłócenia i zagwarantować idealną synchronizację przesyłania sygnału. Sprzęt audio pracujący w takim odrębnym „ekosystemie sieciowym” nie jest narażony na zakłócenia elektryczne i opóźnienia transmisji spowodowane intensywnym ruchem sieciowym generowanym przez komputery i inne urządzenia teleinformatyczne.

Wyspecjalizowany moduł zegara TCXO. Zastosowany przez firmę Silent Angel zegar z oscylatorem kwarcowym z kompensacją temperatury (TCXO) jest bardziej precyzyjny niż standardowe zegary montowane w innych przełącznikach sieciowych, dzięki czemu pozwala w dużej mierze wyeliminować problem opóźnień i odchyleń czasowych w transmisji sieciowej.

Niższy poziom odchyleń czasowych. Typowym efektem ubocznym przy przesyłaniu pakietów sieciowych z dużą szybkością są zniekształcenia. Switch Bonn NX pozwala zmniejszyć odchylenie czasowe (ang. jitter) do 369 ps (dla porównania w typowych przełącznikach wartość ta jest zbliżona do 705 ps).

Optymalna obsługa plików audio o wysokiej rozdzielczości

  • Konstrukcja switch’a została zoptymalizowana pod kątem infrastruktury Roon i umożliwia na przykład skonfigurowanie sieci złożonej z urządzenia Rhein Z1 pełniącego funkcję serwera Roon Core oraz urządzenia Munich M1 występującego w roli odtwarzacza Roon Ready.
  • Przełącznik zapewnia optymalną współpracę z serwisami streamingowymi oferującymi muzykę w wysokiej rozdzielczości, takimi jak Tidal, Qobuz, Spotify itd.
  • Urządzenie idealnie nadaje się do odtwarzania muzyki z bibliotek umieszczonych na dyskach sieciowych (NAS) i doskonale współpracuje z urządzeniami wielu firm — w tym QNAP, Synology i WD.

Opcje rozszerzające możliwości urządzenia

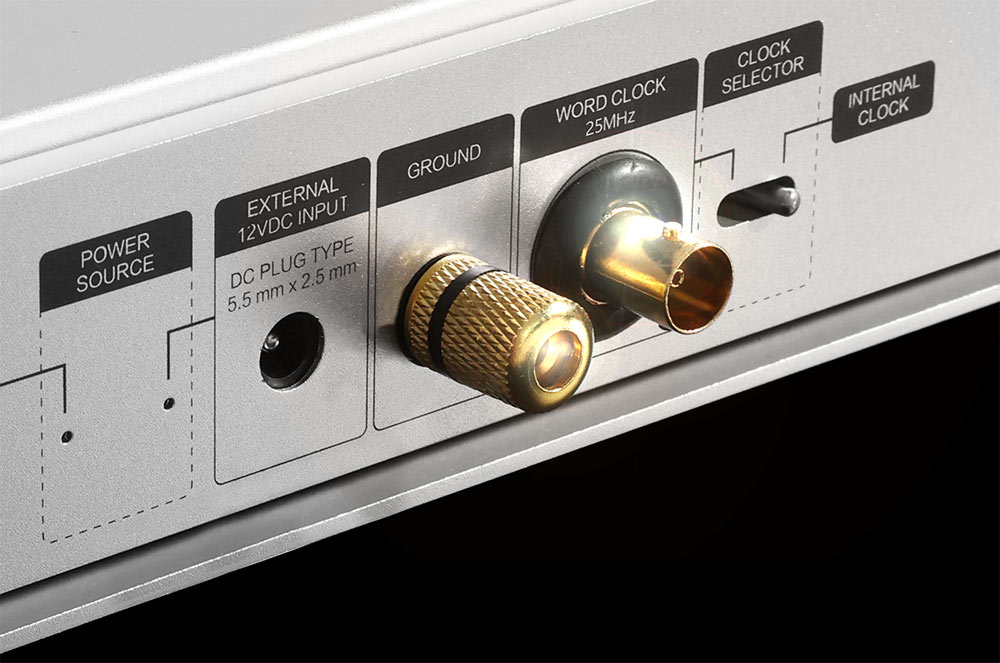

  • Źródło zasilania
    Podłączenie switch’a Bonn NX do zasilacza liniowego Silent Angel Forester F2 (wyposażonego w dwa wyjścia prądu stałego o napięciu 12 V) dodatkowo zwiększa wydajność i stabilność zasilania.
  • Wejście zewnętrznego zegara taktującego
    Firma Silent Angel stworzyła wyspecjalizowany zegar Genesis GX, który nadaje systemowi audio ostateczny szlif i otwiera przed słuchaczem nowe możliwości obcowania z muzyką.

Dane techniczne

Kolor Czarny, srebrny
Wejście zasilania

Prąd przemienny: gniazdo IEC, 100–240 V, 50/60 Hz

Prąd stały: zasilacz zewnętrzny 12 V / 1 A (wtyk 5,5 × 2,5 mm)
Porty sieci Ethernet 8 × 1GbE RJ45 (pozłacane)
Interfejs

1 × przełącznik wyboru zegara (wewnętrzny/zewnętrzny)

– Złącze BNC do podłączenia zewnętrznego zegara taktującego 25 MHz

– Wyspecjalizowany zegar z oscylatorem TCXO firmy Silent Angel

1 × przełącznik kontrolek portów sieci LAN

– Włączanie/wyłączanie kontrolek sygnalizujących stan portów sieci LAN

1 × złącze masy

– Możliwość podłączenia filtru masy umożliwiającego uzyskanie większej czystości i precyzji przesyłania sygnału
Kontrolki

1 × kontrolka zasilania prądem przemiennym (zielona)

1 × kontrolka zasilania prądem stałym (zielona)

8 × kontrolka stanu portów sieci LAN

– Ciągłe światło = połączenie, miganie = transmisja

– Zielona: 1000 Mb/s; bursztynowa: 100 Mb/s
Temperatura

Eksploatacja: od 0 do +30 °C

Przechowywanie: od –20 do +70 °C
Wilgotność

Eksploatacja: 10–90% (wilgotność względna, bez kondensacji)

Przechowywanie: 5–95% (wilgotność względna, bez kondensacji)
Wymiary 439 mm (szer.) × 63 mm (wys.) × 250 mm (gł.)
Masa 6,4 kg
Dokumenty do pobrania Skrócona instrukcja obsługi przełącznika Bonn NX
