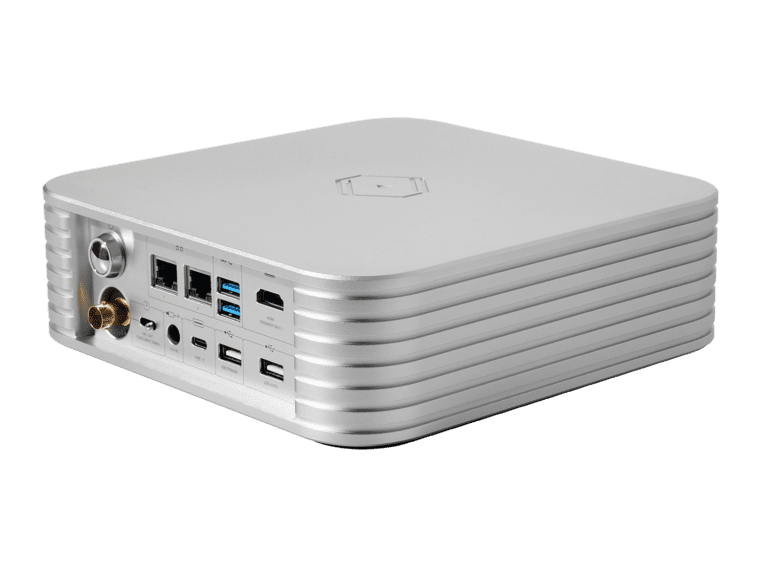

Rhein Z1 Plus

Zupełnie nowe możliwości w dziedzinie streamingu

z1-plus

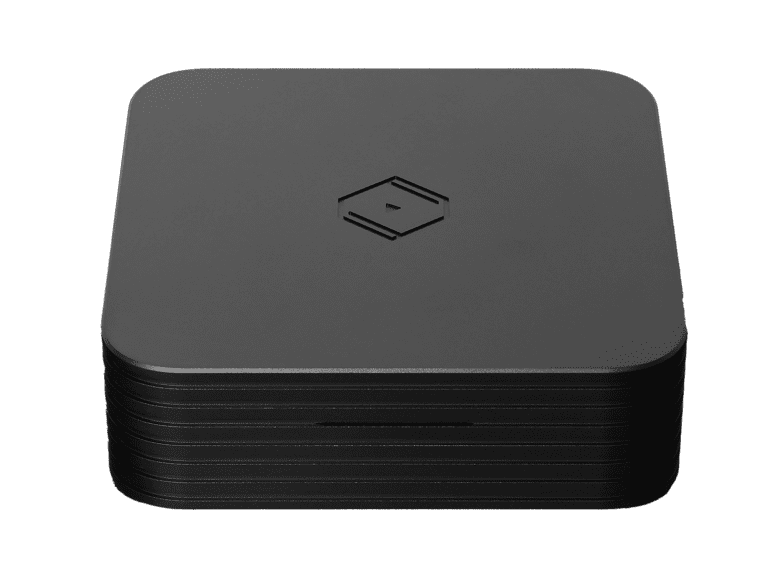

Serwer Rhein Z1 Plus jest gruntownie zmodernizowaną wersją niezwykle udanego modelu Rhein Z1. Firma Silent Angel stworzyła zaawansowane technicznie urządzenie, które oferuje najwyższą jakość odtwarzania muzyki zapisanej w formatach cyfrowych o wysokiej rozdzielczości — w tym w formatach DSD512 i PCM 768 kHz. Dzięki zastosowaniu dwóch oddzielnych portów Gigabit Ethernet sygnał przesyłany do odtwarzacza jest wolny od zakłóceń pochodzących z innych urządzeń w sieci, a wbudowane mechanizmy redukcji szumów gwarantują nieskazitelną czystość dźwięku. Wszystko to sprawia, że Z1 Plus jest idealnym wyborem dla wymagających audiofilów. Jeśli dodamy do tego możliwość jednoczesnej transmisji strumieniowej w wysokiej rozdzielczości do kilku odtwarzaczy, otrzymamy niezwykle wszechstronny cyfrowy system audio klasy hi-fi.

Certyfikat zgodności ze standardem MQA dla serwera Rhein Z1 Plus

Niepowtarzalne doznania muzyczne dzięki serwerowi Z1 Plus

Serwer Rhein Z1 Plus jest doskonałym rozwiązaniem dla melomanów, którzy chcą mieć szybki i wygodny dostęp do cyfrowej biblioteki muzycznej. Jego najważniejsze zalety to:

    • Intuicyjna obsługa, w tym możliwość instalowania i uruchamiania różnych aplikacji
    • Łatwe sterowanie serwerem muzycznym za pomocą aplikacji mobilnej VitOS Manager
    • Precyzyjny zegar z oscylatorem TCXO pozwalający zminimalizować wpływ opóźnień i odchyleń czasowych na jakość dźwięku
    • Skuteczne filtrowanie zakłóceń elektromagnetycznych
    • Wydajny dysk SSD z interfejsem NVMe zapewniający sprawne działanie systemu i szybki dostęp do plików z muzyką
    • Wydajny procesor czterordzeniowy umożliwiający sprawne transkodowanie z formatu PCM do formatu DSD256 za pomocą funkcji Roon Core DSP
    • Wyjście USB Audio z obsługą strumieni DSD (maks. DSD512) i PCM (maks. 768 kHz)
    • Zaawansowane filtry wysokoczęstotliwościowe zapewniające wyższą jakość sygnału na wyjściu USB Audio
    • Możliwość podłączenia zewnętrznego zegara taktującego Genesis GX o częstotliwości 25 MHz

Dopracowana konstrukcja i znakomita jakość wykonania

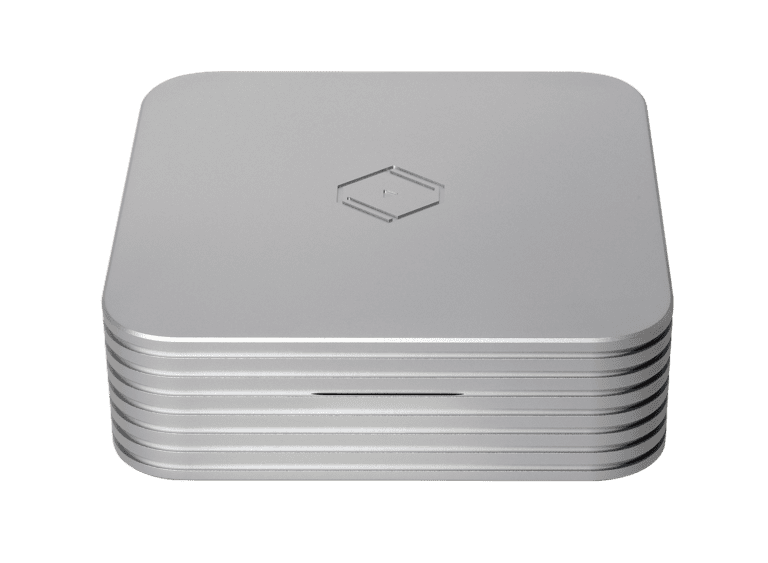

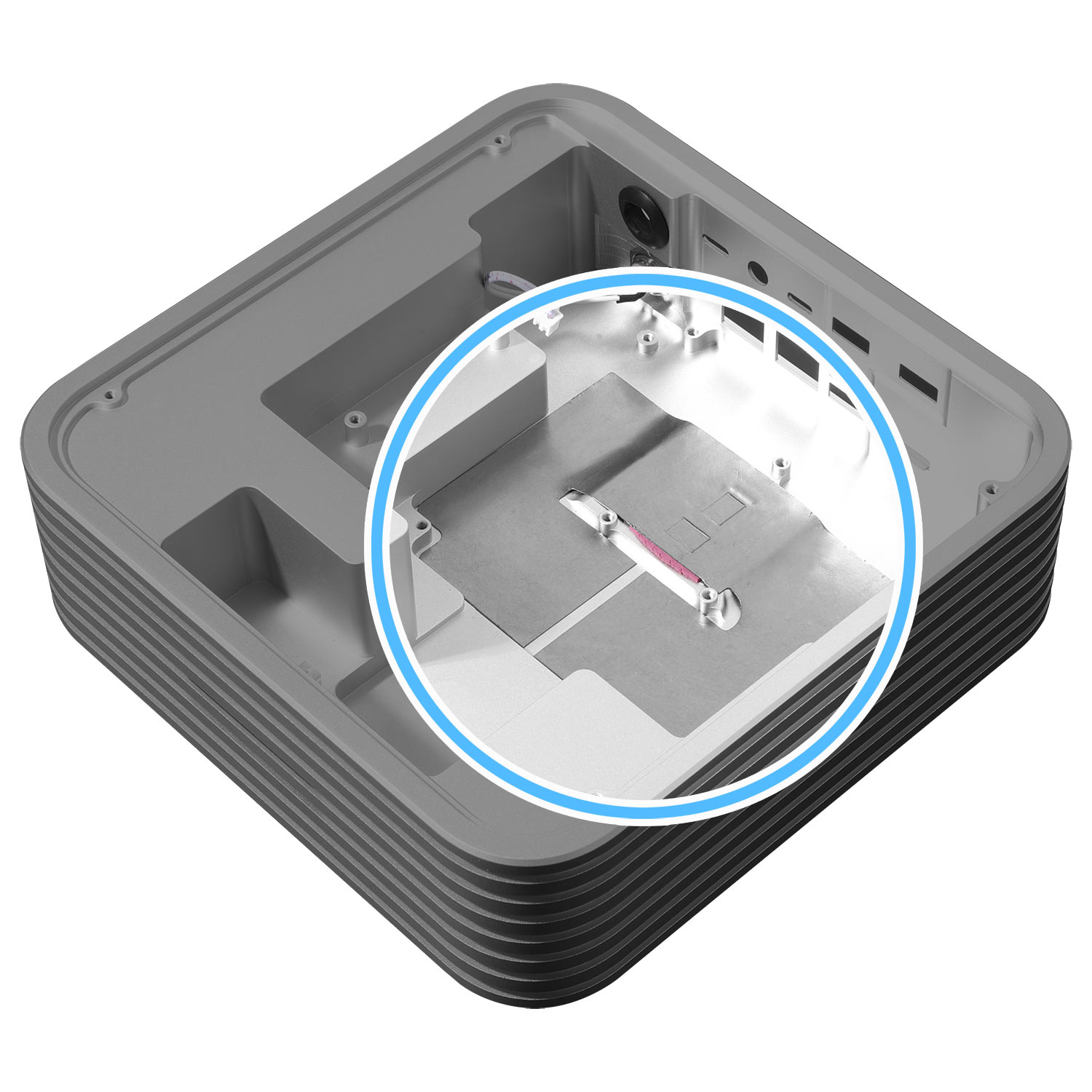

Serwer Z1 Plus ma wytrzymałą i szczelną obudowę ze stopu aluminium, która skutecznie chroni elementy wewnętrzne przed drganiami, zakłóceniami elektrycznymi i kurzem, zapewniając optymalne parametry pracy i najwyższą jakość dźwięku w każdych warunkach. Wydajny pasywny układ chłodzenia pozwala utrzymać niską temperaturę procesora i całego systemu bez hałasu i zakłóceń elektrycznych występujących w przypadku stosowania wentylatorów. Udoskonalone ekranowanie elektromagnetyczne o zwiększonym współczynniku pochłaniania (powyżej 120 przy 1 MHz) dodatkowo chroni sekcję cyfrową przed zakłóceniami pochodzącymi z elementów takich jak pamięć DRAM, procesor, dysk SSD, interfejs sieciowy czy porty USB.

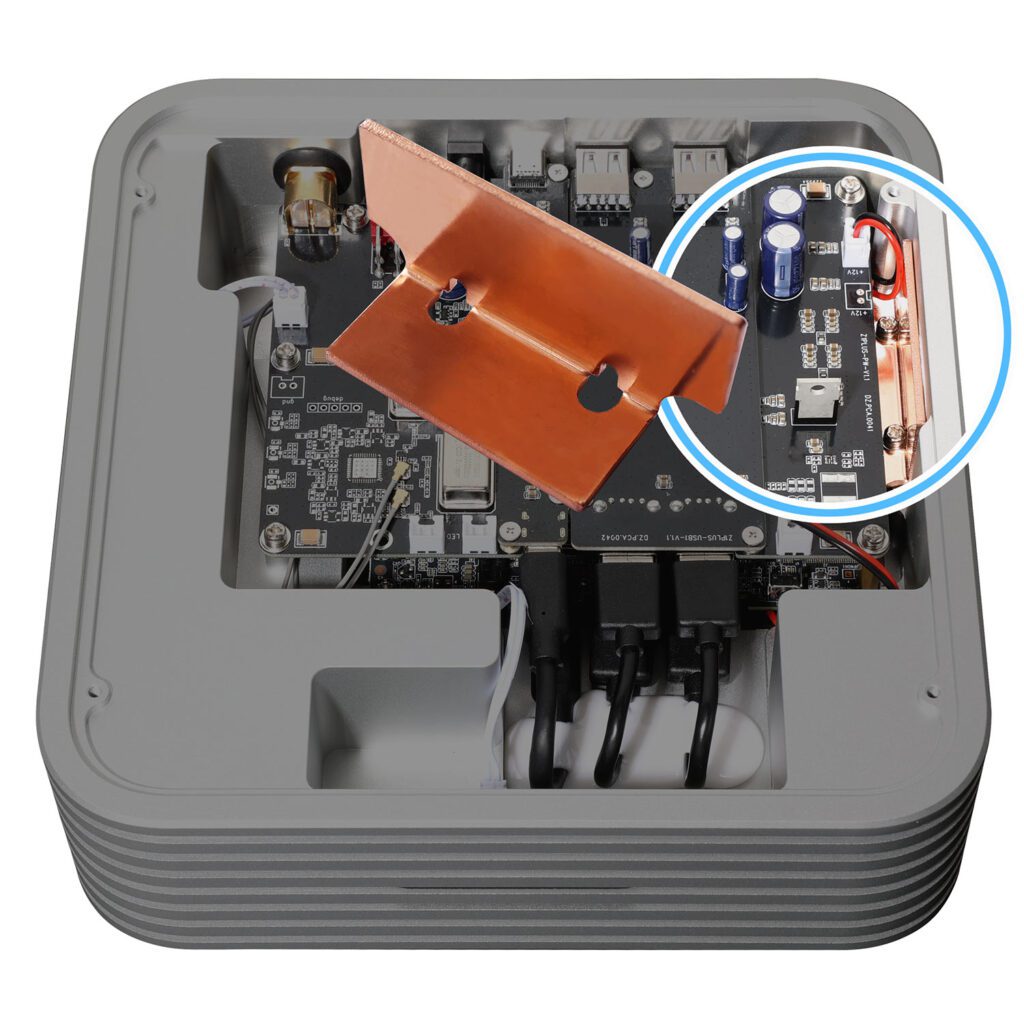

W nowoczesnym układzie chłodzenia wykorzystano elementy wykonane z grafenu oraz miedziany radiator, który efektywnie rozprasza ciepło wytwarzane przez procesor i dysk SSD. Innowacyjna konstrukcja pozwala utrzymać niższą temperaturę pracy i obniżyć poziom zakłóceń, a tym samym uzyskać optymalną jakość odtwarzania dźwięku.

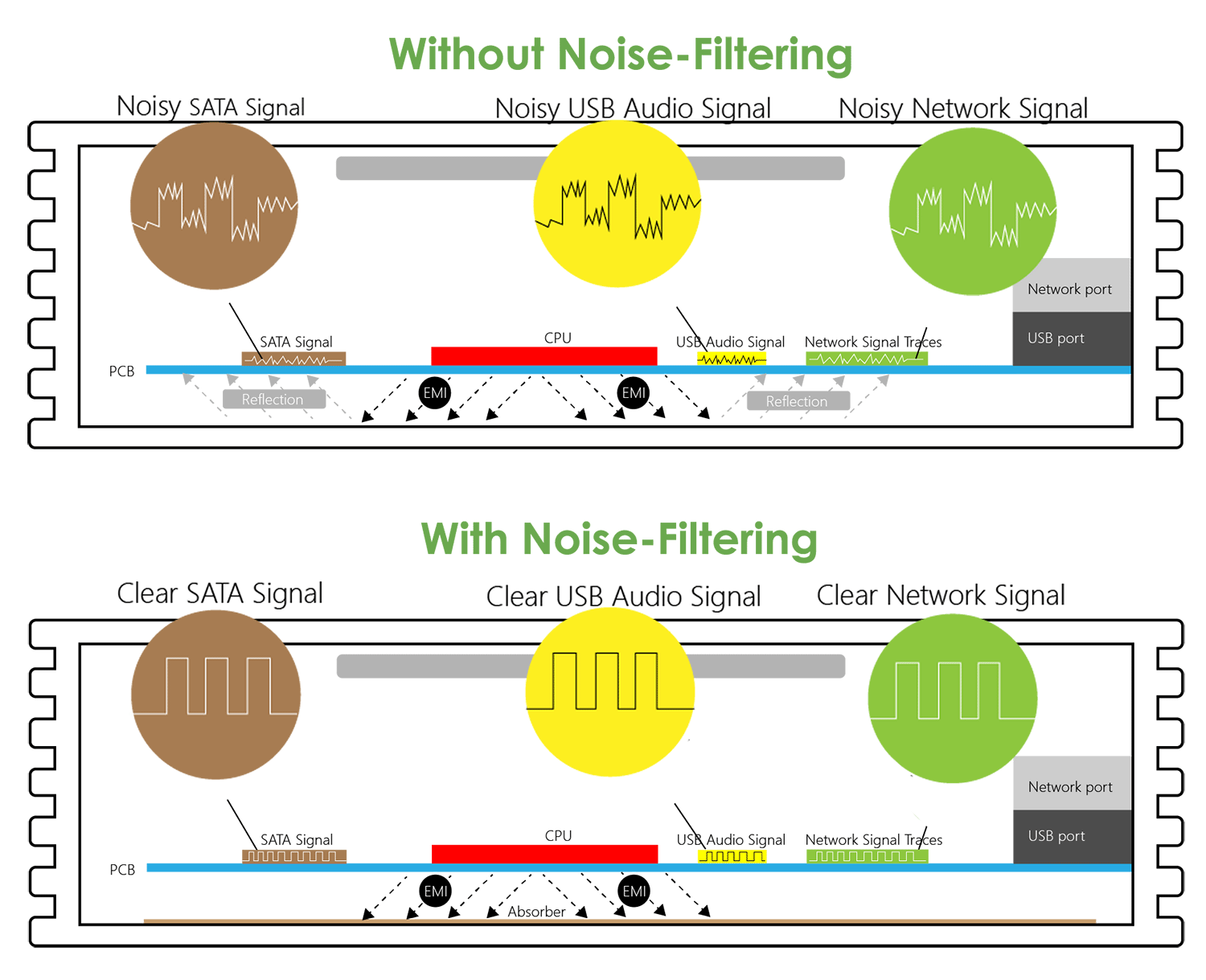

Poniżej przedstawiamy sposób działania technologii filtrowania zakłóceń elektromagnetycznych zastosowanej w serwerze Rhein Z1 Plus:

Sprawne rozpraszanie ciepła dzięki zastosowaniu grafenu

Miedziany radiator zapewniający optymalne chłodzenie

Perfekcyjnie zaprojektowana platforma sprzętowa

Podstawowym założeniem przyświecającym firmie Silent Angel przy projektowaniu modelu Z1 Plus było uzyskanie najwyższej jakości dźwięku bez żadnych kompromisów. Wykorzystując doświadczenia zdobyte w pracy nad modelem Z1, konstruktorzy wprowadzili liczne udoskonalenia i usprawnienia, aby stworzyć idealną platformę do słuchania muzyki ze źródeł cyfrowych.

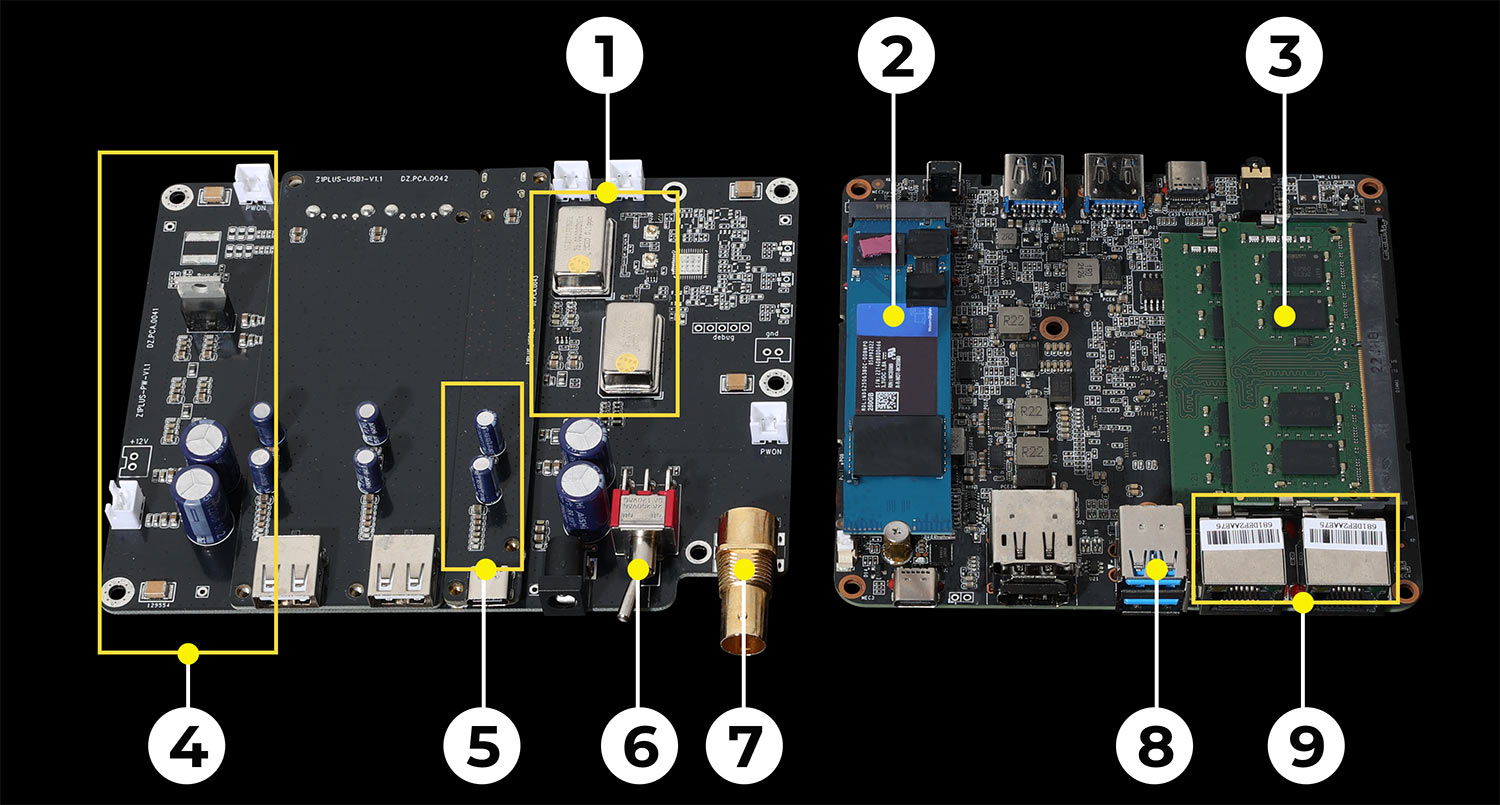

  • 1. Zegary TCXO (25 MHz):
    Zastosowanie dwóch oddzielnych zegarów TCXO (po jednym na każdy z portów Ethernet) zapobiega wzajemnemu zakłócaniu się sygnałów taktujących.
  • 2. Dysk SSD z interfejsem NVMe:
    Funkcję pamięci masowej pełni dysk półprzewodnikowy (SSD) z interfejsem NVMe, który charakteryzuje się dużą wydajnością i pojemnością oraz niskim poziomem opóźnień transmisji. W serwerze Z1 Plus montowane są starannie dobrane moduły SSD wyposażone absorber zakłóceń elektromagnetycznych i specjalny układ regulacji zasilania, który zabezpiecza kontroler dysku przed zakłóceniami pochodzącymi z zasilacza. Taka konfiguracja pamięci masowej sprzyja utrzymaniu najwyższej jakości odtwarzania.
  • 3. Pamięć RAM DDR4:
    Urządzenie jest wyposażone w wyselekcjonowane, energooszczędne moduły DDR4 o łącznej pojemności wynoszącej maksymalnie 32 GB (zależnie od wariantu).
  • 4. Moduł filtrujący na wejściu zasilania:
    Na wejściu zasilania umieszczono filtr wysokoczęstotliwościowy, który skutecznie chroni serwer Z1 Plus przed zakłóceniami i zniekształceniami fazowymi.
  • 5. Układ redukcji szumów na wyjściu USB Audio:
    Filtr wysokoczęstotliwościowy na wyjściu USB Audio pozwala obniżyć poziom szumów i zniekształceń podczas korzystania z tego kanału transmisji.
  • 6. Przełącznik wyboru zegara taktującego:
    Serwer jest wyposażony w przełącznik umożliwiający wybór wewnętrznego lub zewnętrznego źródła sygnału taktującego.
  • 7. Wejście zewnętrznego zegara taktującego:
    Urządzenie jest wyposażone w pozłacane gniazdo umożliwiające odbieranie sygnału taktującego o częstotliwości 25 MHz z zewnętrznego zegara.

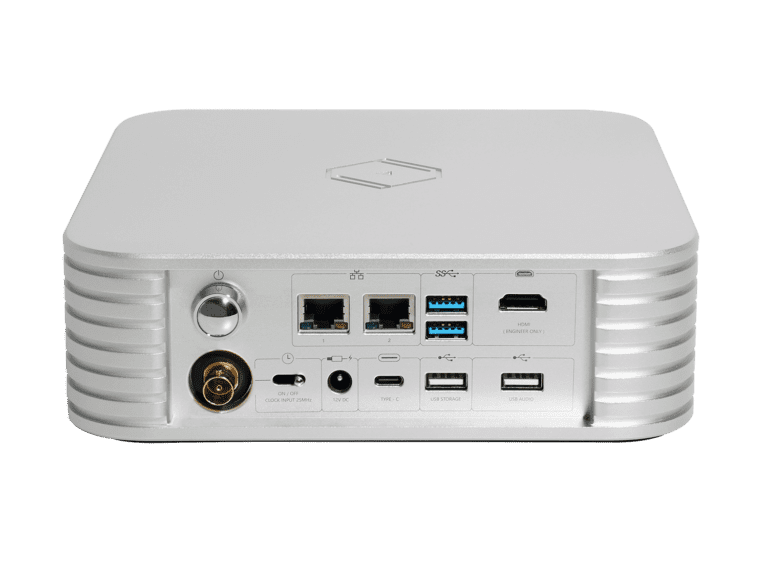

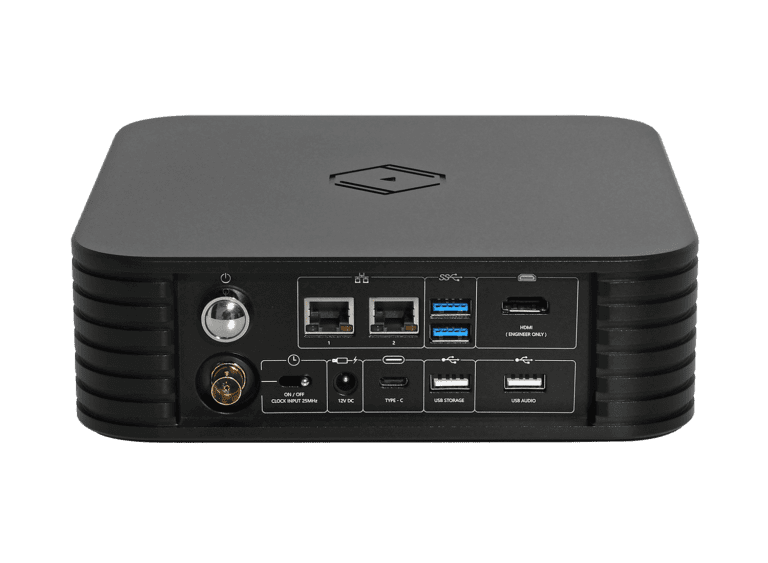

  • 8. Porty USB:
    Porty USB umożliwiają podłączenie zewnętrznych urządzeń pamięci masowej.
  • 9. Porty Ethernet:
    Serwer Z1 Plus jest wyposażony w dwa porty Gigabit Ethernet. Jeden z nich służy do transmisji danych w sieci, a drugi — do podłączenia odtwarzacza audio.

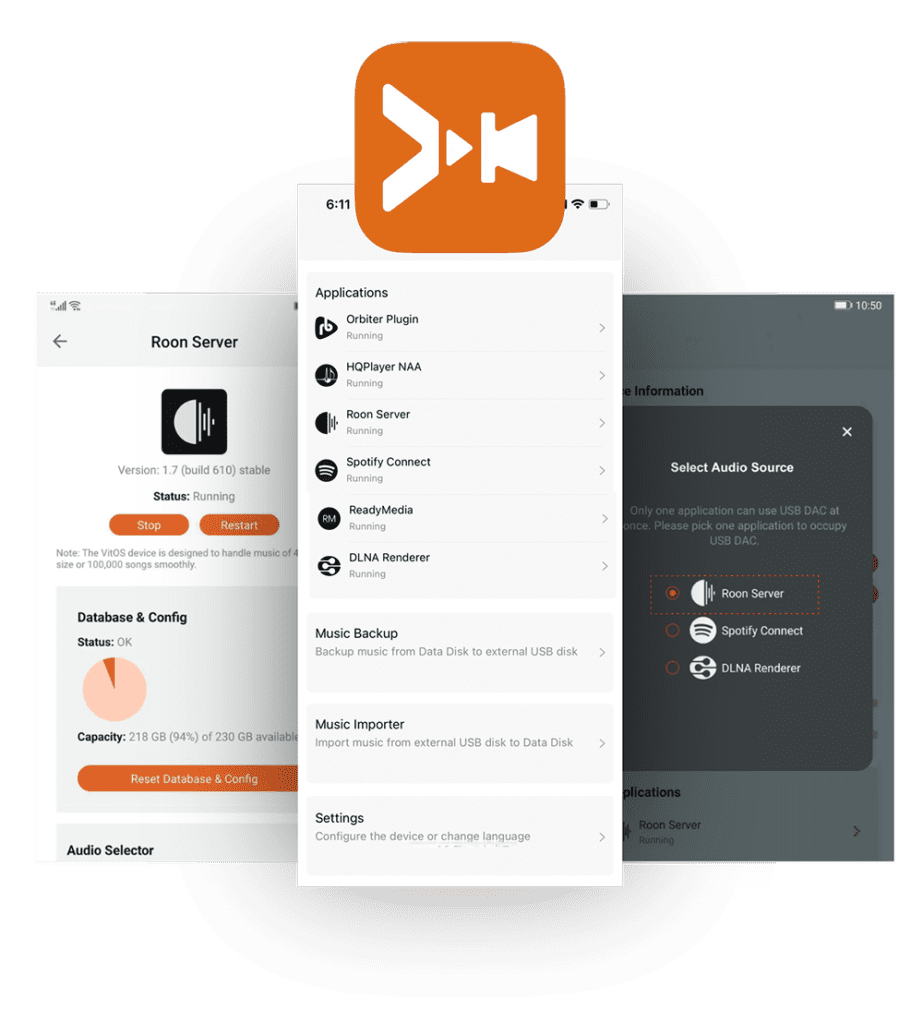

Aplikacja mobilna VitOS Manager

  • Wykrywanie i konfigurowanie ustawień sieciowych serwera Z1 Plus
  • Instalowanie na serwerze Z1 Plus pakietów dodatków do systemu VitOS — takich jak Roon Server (Roon Core i Roon Bridge), Spotify Connect, odtwarzacz/serwer DLNA i wtyczka Orbiter — oraz zarządzanie nimi
  • Importowanie plików z muzyką z zewnętrznego dysku USB na dysk wewnętrzny serwera Z1 Plus za pomocą funkcji Music Importer
  • Tworzenie kopii zapasowych plików z muzyką na zewnętrznym dysku USB przy użyciu funkcji Music Backup
  • Aktualizacja oprogramowania wbudowanego

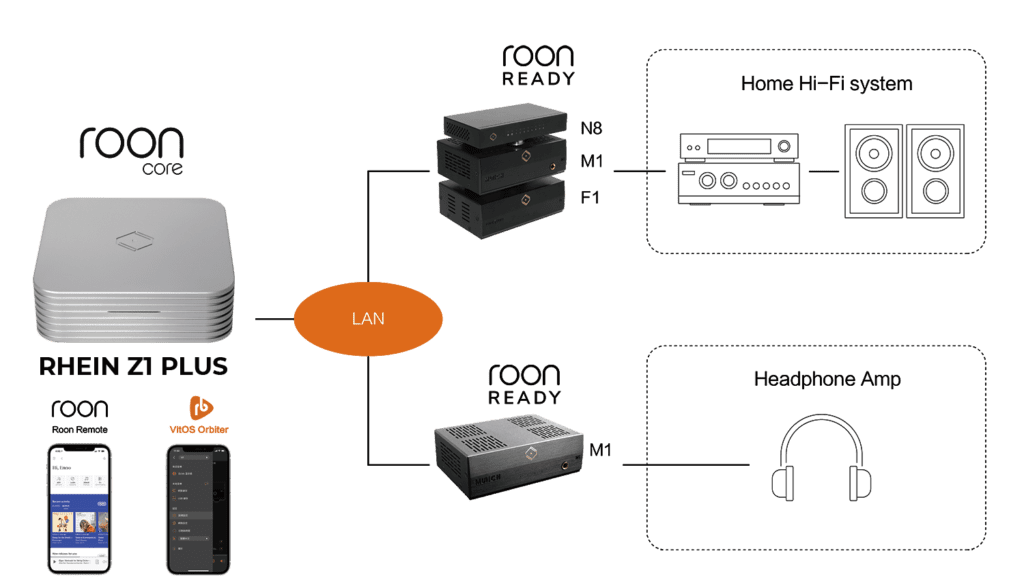

Z1 Plus jako serwer muzyczny

Z1 Plus to przede wszystkim znakomity serwer muzyczny umożliwiający jednoczesne przesyłanie sygnału audio do wielu odtwarzaczy. Urządzenie zbudowane w oparciu o zaawansowane rozwiązania techniczne i wysokiej klasy podzespoły gwarantuje łatwy i wygodny dostęp do muzyki zapisanej w formatach cyfrowych — w tym w szczególnie cenionym przez audiofilów formacie DSD. Urządzenie może działać jako:

  • Serwer Roon Core
  • Serwer plików z muzyką (z wykorzystaniem protokołu SMB/CIFS)
  • Serwer DLNA

Z1 Plus jako transport cyfrowy, odbiornik Roon Bridge lub odtwarzacz HQPlayer NAA

Serwer Z1 Plus można również podłączyć do przetwornika cyfrowo-analogowego (C/A) za pośrednictwem portu USB. Taka konfiguracja zapewnia niezakłóconą transmisję sygnału cyfrowego w formatach PCM, Native DSD lub DSD over PCM (maks. DSD512), a także w formie sygnału DSD transkodowanego za pomocą oprogramowania Roon DSP (maks. DSD256).
Dostępnych jest kilka opcji:

  • Transport
  • Odbiornik Roon Bridge
  • Odbiornik (odtwarzacz) DLNA
  • Odtwarzacz Orbiter Plugin na serwerze Z1 Plus
  • Odtwarzacz HQPlayer NAA na serwerze Z1 Plus

Dane techniczne

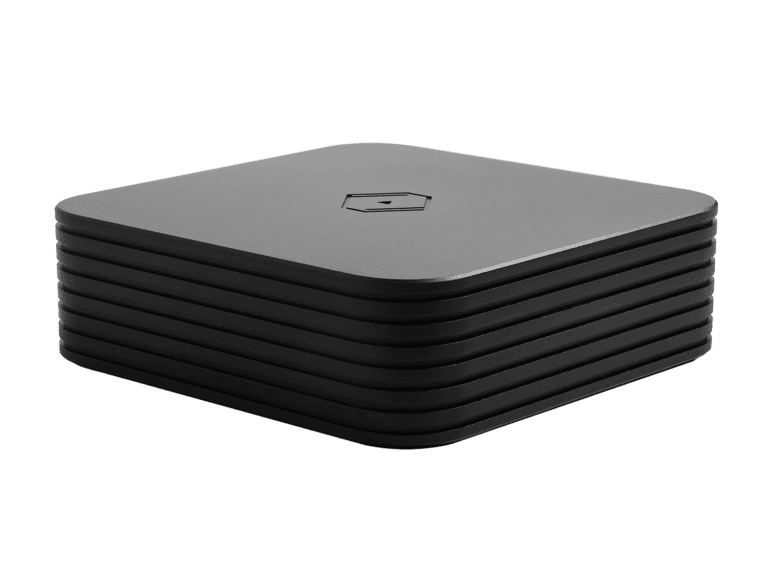

Kolor Czarny, srebrny
Procesor Czterordzeniowy Intel J6413
Pamięć operacyjna 16 GB / 32 GB
Pamięć masowa Dysk SSD z interfejsem NVMe: 250 GB / 4 TB
Port sieci Ethernet 2 × GbE (jeden port do transmisji danych w sieci, drugi do podłączenia odtwarzacza audio)
Port USB Audio 1 × port USB Audio
Porty USB 2 × USB 3.1

1 × USB 2.0
Port USB-C 1 × USB typ C
Wejście zewnętrznego zegara taktującego 1 × 25 MHz
Materiał obudowy Stop aluminium 6061
Wejście zasilania Zasilacz zewnętrzny 12 V / 3 A (wtyk 5,5 × 2,5 mm)
Temperatura Eksploatacja: od 0 do +35 °C

Przechowywanie: od –20 do +70 °C
Wilgotność Eksploatacja: 10–90% (wilgotność względna, bez kondensacji)

Przechowywanie: 5–95% (wilgotność względna, bez kondensacji)
Wymiary 200 mm (szer.) × 65 mm (wys.) × 200 mm (gł.)
Masa 3,6 kg
Certyfikaty CE, CCC, FCC
Dokumenty do pobrania Skrócona instrukcja obsługi serwera Z1 Plus, instrukcja obsługi odtwarzacza HQPlayer NAA na serwerze Z1 Plus, instrukcja instalacji oprogramowania Roon Server, instrukcja instalacji wtyczki Orbiter Plugin, instrukcja łączenia się z serwisem Spotify, instrukcja obsługi odbiornika DLNA, instrukcja aktualizacji oprogramowania Roon Server
